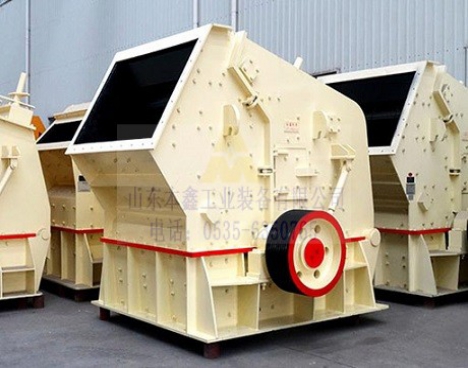

●产品概述

反击式破碎机主要是用于矿石破碎的中细碎， 其排料粒度大小可以调节，破碎规格多样化，具有破碎比大，破碎后物料呈立方体颗粒等优点。

【生产能力】1-800t/h

【进料粒度】1-400mm

●产品结构

工作原理

       工作时，石料由机器上部直接落入高速旋转的转盘，转子在电动机的带动下高速旋转，从进料口进入的物料与转子上的板锤撞击，在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，受到板锤的高速冲击被破碎；破碎后的物料又被反击到衬板上再次破碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎，最后从出料口排出。这样形成闭路多次循环，调整反击架和转子架之间的间隙可达到改变物料出料粒度和物料形状的目的工作时，石料由机器上部直接落入高速旋转的转盘，转子在电动机的带动下高速旋转，从进料口进入的物料与转子上的板锤撞击，在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，受到板锤的高速冲击被破碎；破碎后的物料又被反击到衬板上再次破碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎，最后从出料口排出。这样形成闭路多次循环，调整反击架和转子架之间的间隙可达到改变物料出料粒度和物料形状的目的

性能特点

PF反击破，具有结构简单、破碎比大，能量消耗少、产量高、物料破碎后呈立方形体等优点，可供造矿、水泥、建筑、耐火材料、煤炭、玻璃等工业部门中作中碎和细碎抗压强度不高于100Mpa的各种中等硬度的物料之用，如石灰石、熟料、炉渣、焦炭、煤等。

1.尤其适用于硬岩破碎、高效节能。本机经优化设计成低转速、多破碎腔冲击型破碎机，其线速度较一般反击破降低 20%-25% ，以低能耗获得高的生产能力。

2.结构独特、无键连接。以新的制造技术，研制成功一种高耐磨性、高韧性的铬、钼、钒合金材质，解决了硬物料的破碎性难题。大大提高了板锤的使用寿命。

3.高铬板锤、独特的齿式反击衬板。合理的板锤结构，具有装卸快、多换位等优点，可大缩短换板锤的时间。

4.具有三级破碎以及整形的功能。成品形状呈立方体，无张力裂缝，粒形较好，排料粒度大小可调，简化破碎流程。

5.维修方便，操作简单可靠。PFV硬岩反击破配有多功能液压站，具有液压高速排料间隙，反击板稳定减振以及机体自动开启等多功能

技术特点

1、多腔均匀破碎，适宜破碎硬岩。

2、低矮的大进料口，便于生产线布置和增大进料尺寸。

3、全液压开启，便于维修及更换易损件。

4、新型耐磨材料使板锤、反击衬和衬板试用寿命更长。
